由麥田公司研發、生產的MT系列多功能智能儀表分為MT300、MT500、MT800三大系列幾十個型號，廣泛應用于各行業供配電場所、自動化以及智能化網絡監控系統等用電場所，用戶可選擇測量電流、電壓、有功功率、無功功率、功率因數、頻率、諧波、有功電能等電力參數，同時該儀表具有強大的擴展輔助功能，31次諧波分析、時鐘和事件記錄、越限報警、復費率統計、8路開關量輸入/4路繼電器輸出、一路模擬量輸出接口，可以完成過壓、欠壓、過流、超頻、斷相的報警/保護和相關事件的記錄。此產品還具有多種擴展輔助功能，有監視開關狀態的兩路開關量輸入、控制開關動作的一路繼電器輸出、一路4-20mA模擬量變送輸出接口、以及RS485/MODBUS通訊接口，用戶可根據具體的應用選擇相應的功能。
|
產品概述

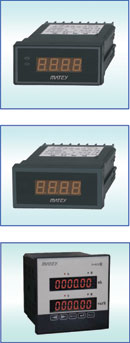

MT300單相智能電力儀表廣泛應用于各行業供配電場所、自動化以及智能化網絡監控系統等用電場所，可選擇測量電流、電壓、有功功率、無功功率、功率因數、頻率、有功電能等電力參數，此產品具有多種擴展輔助功能，有監視開關狀態的兩路開關量輸入、控制開關動作的一路繼電器輸出、一路4—20mA模擬量變送輸出接口、以及RS485/MODBUS通訊接口，用戶可根據具體的應用選擇相應的功能。
|
性能特點
◆ 開關電源供電，交直流兩用電源
◆ 單一電參數和多種電參數測量組合可選
◆ 多種輔助功能可選
◆ 任意設定電流變比
技術指標
◆ 輸入額定電壓：AC100V/57.7V、 AC380V/220V
◆ 輸入額定電流：1A或5A
◆ 測量精度：0．5級
◆ 模擬量輸出：4～20mA直流信號，最大400Ω負載
◆ 繼電器輸出：AC220V/5A DC30V/5A
◆ 工作電源：AC/DC220V 功耗小于2VA
◆ 絕緣強度：2KV（測試電壓為交流有效值）
◆ 絕緣電阻：≥50MΩ
◆ 工作溫度：-35℃ ～ +70℃
◆ 儲存溫度：-40℃ ～ +70℃
◆ 相對濕度：5%～95%
|
|
|

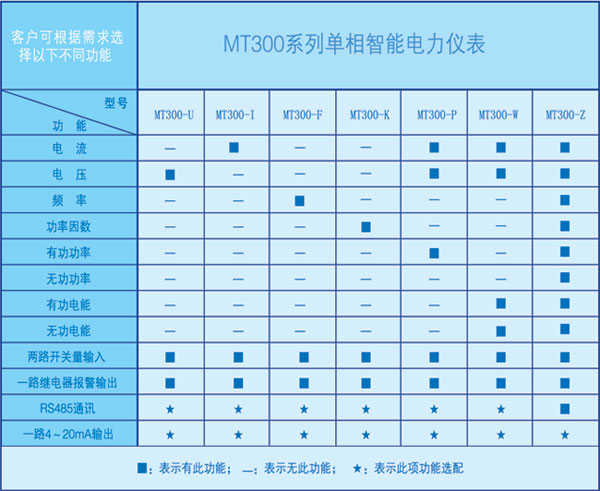

MT300系列單相智能電力儀表選型指南

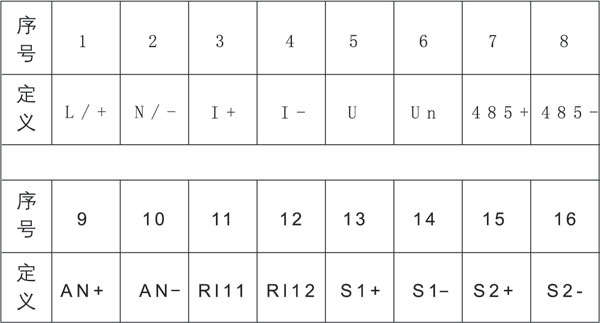

MT300系列單相智能電力儀表背部端子定義圖
|
產品概述

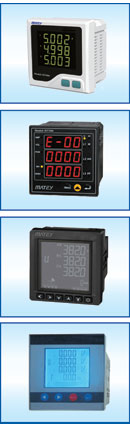

MT500三相智能電力儀表廣泛應用于各行業供配電場所、自動化以及智能化網絡監控系統等用電場所，可選擇測量電流、電壓、有功功率、無功功率、功率因數、頻率、有功電能等電力參數，此產品具有多種擴展輔助功能，有監視開關狀態的兩路開關量輸入、控制開關動作的兩路繼電器輸出、一路4—20mA模擬量變送輸出接口、以及RS485/MODBUS通訊接口，用戶可根據具體的應用選擇相應的功能。
|
|
性能特點
◆ 開關電源供電，交直流兩用電源
◆ 單一電參數和多種電參數測量組合可選
◆ 多種輔助功能可選
◆ 任意設定PT，CT變比
◆ 數碼管顯示或LCD顯示可選
技術指標
◆ 接線方式：三相三線、三相四線
◆ 輸入額定電壓：AC100V/57.7V、 AC380V/220V
◆ 輸入額定電流：1A或5A
◆ 測量精度：0．5級
◆ 模擬量輸出：4～20mA直流信號，最大400Ω負載
◆ 繼電器輸出：AC220V/5A?? DC30V/5A
◆ 工作電源：AC/DC220V??? 功耗小于2VA
◆ 絕緣強度：2KV（測試電壓為交流有效值）
◆ 絕緣電阻：≥50MΩ
◆ 工作溫度：-35℃ ～ +70℃
◆ 儲存溫度：-40℃ ～ +70℃
◆ 相對濕度：5%～95%
|
|

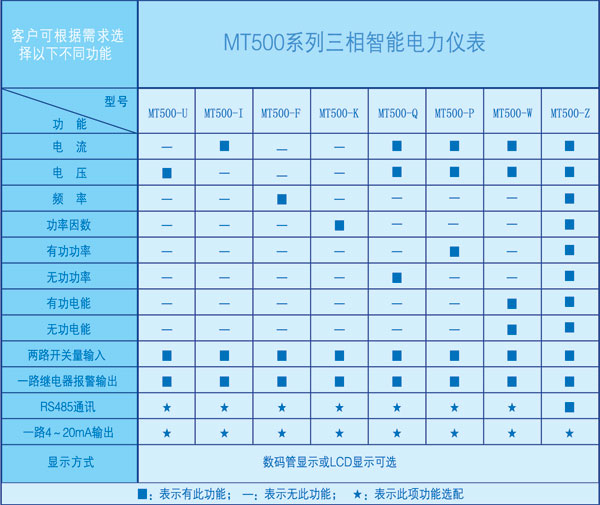

MT500系列三相智能電力儀表選型指南

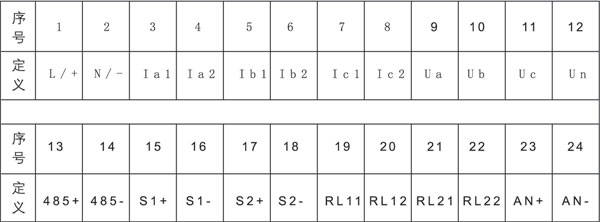

MT500系列三相智能電力儀表背部端子定義圖
|
產品概述

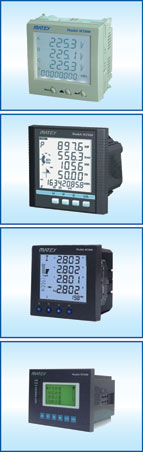

MT800多功能電力監控儀表具有測量電流、電壓、有功功率、無功功率、諧波、電能等電力參數。同時該儀表具有強大的擴展輔助功能，31次諧波分析、時鐘和事件記錄、越限報警、復費率統計、8路開關量輸入/4路繼電器輸出、一路模擬量輸出接口，可以完成過壓、欠壓、過流、超頻、斷相的報警/保護和相關事件的記錄。
|
|
性能特點
◆ 適用于220KV以下各電壓等級系統，滿足高中低壓網絡的監控需要
◆ 集中遙測，遙控，遙信功能與一體
◆ 同時測量多種電力參數，帶有RS485通信接口
◆ 提供高達31次諧波分析
◆ 定值越限功能
◆ 復費率統計功能
◆ 事件記錄功能
◆ 任意設定CT，PT變比
技術指標
◆ 接線方式：三相三線、三相四線
◆ 輸入額定電壓：AC100V/57.7V、 AC380V/220V
◆ 輸入額定電流：1A或5A
◆ 測量精度：0．5級
◆ 模擬量輸出：4～20mA直流信號，最大400Ω負載
◆ 繼電器輸出：AC220V/5A?? DC30V/5A
◆ 工作電源：AC/DC220V??? 功耗小于2VA
◆ 絕緣強度：2KV（測試電壓為交流有效值）
◆ 絕緣電阻：≥50MΩ
◆ 工作溫度：-35℃ ～ +70℃
◆ 儲存溫度：-40℃ ～ +70℃
◆ 相對濕度：5%～95%
|
|
|

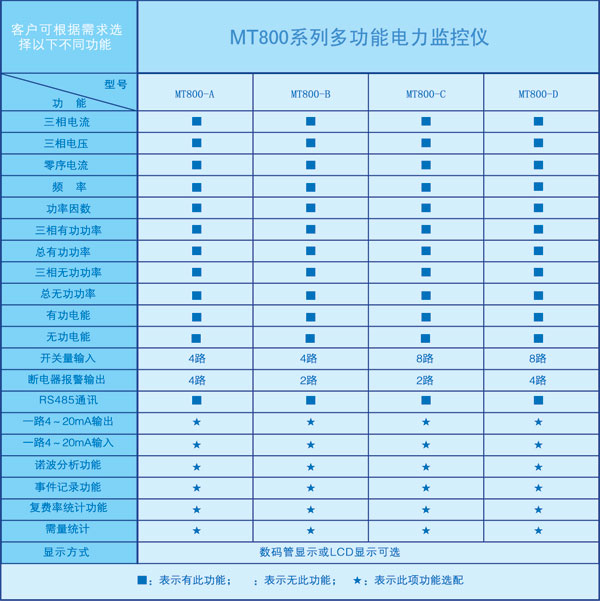

MT800系列多功能電力監控儀選型指南

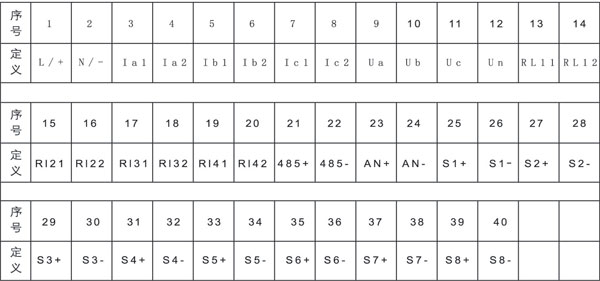

MT800系列多功能電力監控儀背部端子定義圖
|
|
|
|
